EX-400
NCパイプベンダー EXシリーズ
EX-400 / EX-400-L / EX-4001DR /
EX-400-ECO
EX-400型はCNCパイプベンダーの中型汎用機種で2輪オートバイマフラー、家具パイプ、浴室フレーム曲げ、カーポートパイプなどの汎用用途に採用。このシリーズより極小R曲げ用の1DRタイプ、全ACサーボ制御の全電動ベンダー、無人自動化のライン化など多くの納入実績を誇ります。

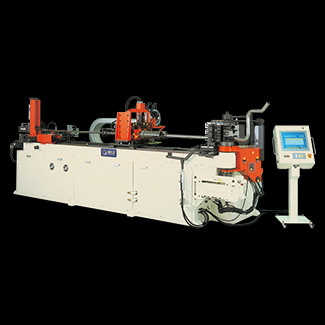

EX-400-1DR

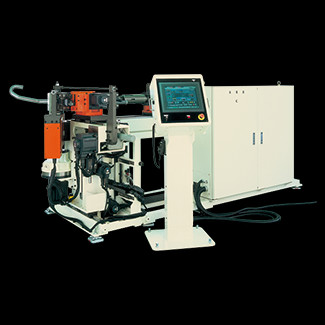

EX-400-ECO
仕様表
| 加工材料 |
|
φ50.8xt2.5 |
|---|---|---|
|
φ42.7xt3.5 | |
| 作業速度 |
|
標準：200/0.9 1DR・ECO：150/1.2 |
|
標準：300/0.6 1DR・ECO：400/0.9 |
|
|
標準：1,200 1DR・ECO：1,300 |
|
|
3.5～6.5 | |
|
1,000～600 | |
| 寸法 |
|
標準：4,250 1DR：4,380 ECO：3,800 |
|
標準：1,300 1DR：1,450 ECO：1,400 |
|
|
標準：1,550 1DR：1,700 ECO：1,460 |
|
|
標準：2,500 1DR：4,000 ECO：3,500 |
|
// EXシリーズの型式表示
EX-○○○-
| 無記号 | EXシリーズの基本機能を有する汎用普及タイプ |
|---|---|
| L | EX標準機にパイプローダー又はロボットを連動させた多量生産タイプ |
| F | EX標準機にRシフト軸を加えた4軸CNC制御タイプ |
| 1DR | 自動車、航空機、車両、建設機械向け極小R曲げ、多段曲げ対応ブースター加圧タイプ |
| ECO | サーボモーター制御によるベンダー各装置全電動式の環境対応タイプ |
