CNCパイプベンダーEXシリーズ

EX-500 / EX-500-1DR / EX-500L /
EX-500-ECO

EX-500型は、オートバイフレーム、建築金物(手すり)、自動車シートパイプ、造船艤装、配管など中径パイプ曲げに採用されています。EX-400型とEX-600型の中継機としてコンパクト・低価格の普及シリーズです。

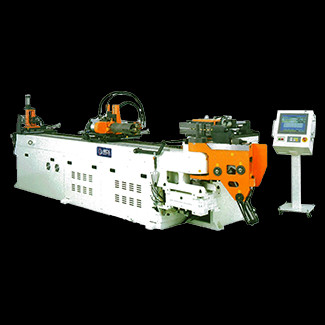

EX-500

仕様表

加工材料
銅・アルミ管
mm
φ60xt2.5
普通鋼管
mm
φ50.8xt2.5
作業速度
曲げ軸
°/sec
標準:200/0.9
1DR・ECO:150/1.2
傾転軸
°/sec
280/0.7
送り軸
mm/sec
1,200
加工速度
sec/曲
4~6.5
生産性
h
900~550
寸法
長さ
mm
標準:4,550
1DR:4,600
ECO:4,100
mm
標準:1,550
1DR:1,550
ECO:1,500
高さ
mm
標準:1,600
1DR:1,750
ECO:1,600
重量
kg
標準:3,200
1DR:5,000
ECO:3,800

この製品のオプション一覧

// EXシリーズの型式表示

EX-○○○-

無記号 EXシリーズの基本機能を有する汎用普及タイプ
L EX標準機にパイプローダー又はロボットを連動させた多量生産タイプ
F EX標準機にRシフト軸を加えた4軸CNC制御タイプ
1DR 自動車、航空機、車両、建設機械向け極小R曲げ、多段曲げ対応ブースター加圧タイプ
ECO サーボモーター制御によるベンダー各装置全電動式の環境対応タイプ
