NCパイプベンダー RBシリーズ

RB-75 / RBM-75

本機は自動車配管、パイプ家具やアルミ押出材、角パイプ曲げに適用され本体の運転のシーケンス動作のプログラムや曲げアームの高低速切換え回路が標準装備されています。RBM-75型では曲げ軸が電気サーボモーター駆動となり静音で高出力を発揮し高速・高精度な曲げが可能です。

RB-75左曲仕様(オプション)

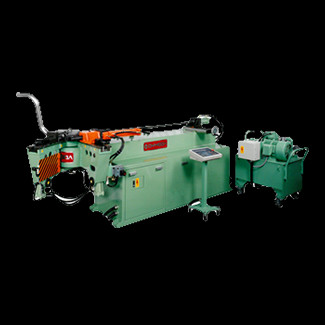

RB-75ブースター装置付(オプション)

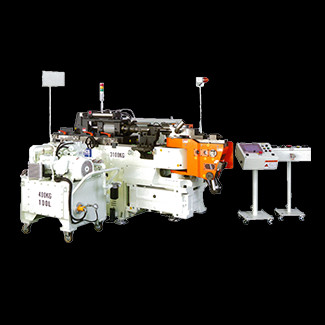

RBM-75(曲げモーター式)

仕様表

加工材料
薄肉鋼管
mm
φ76.3xt2.3
曲げ能力
曲げ半径
mm
270
マンドレル有効長
mm
1,850
寸法
長さ
mm
標準:2,850
RBM:2,600
mm
標準:1,090
RBM:1,100
高さ
mm
標準:1,100
RBM:1,180
油圧ポンプ用モーター
kW
7.5
重量
kg
標準:1,800
RBM:1,900
// RBシリーズの型式表示

RB  -○○○-

M 曲げサーボモーター制御式
(油圧駆動の場合表示なし)
